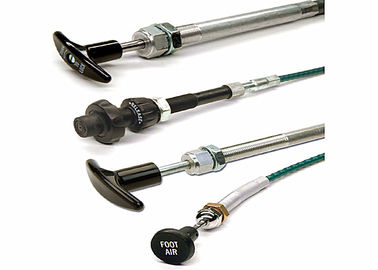

Kabel Kontrol Kopling Berkinerja Tinggi Untuk Truk / Bus / Kapal / Traktor Pertanian

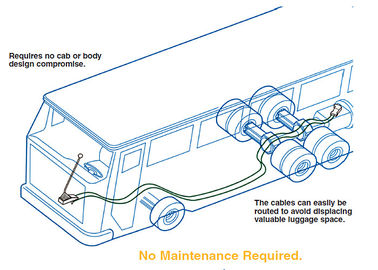

Kabel kontrol khusus Kabel kopling untuk truk / bus / perahu / traktor pertanian

Seri ini disesuaikan, kebutuhan khusus untuk pelanggan yang berbeda.

[ Nomor Bagian Kode ]
KonstruksiContoh Bagian No. 173
173 Utilitas dengan batang ujung stainless steel.
174 Utilitas dengan tabung pendukung stainless steel dan bagian dalam armor stainless steel.
313 ¢ Low-Friction EXT dengan semua permukaan plastik dan batang ujung stainless steel.
314 Low-Friction EXT dengan semua permukaan plastik, batang ujung stainless steel dan stainless steelberputartabung pendukung.
Tugas(Kapasitas beban)
Tersedia dalam: V (Tugas Sangat Ringan), L (Tugas Ringan), M (Tugas Menengah), H (Tugas Berat).
Tentukan diameter batang ujung atau beban dari tabel A di bawah ini.
Perlengkapan ujung saluran️ TG
TT (Fittings Threaded di kedua ujung), GG (Fittings Grooved di kedua ujung), TG (Fittings Threaded di satu ujung dan Grooved di ujung lainnya).
Panjang Perjalanan2
Tentukan dari tabel A dan diagram C di bawah ini.
Panjang secara keseluruhan(Inci) 90

[ Kapasitas Beban dan Panjang Perjalanan ]


[ Fittings End Saluran ]
Tipe T
Fitting ujung pipa berujung untuk pemasangan balok.
Tipe G
Fitting ujung saluran alur untuk pemasangan dengan baut U atau penjepit.


[panjang keseluruhan dan perjalanan dalam inci]
Untuk kabel penggantian
A. Hapus kabel lama.
B. Mengukur panjang seperti yang ditunjukkan di bawah ini.
C. Mengukur panjang perjalanan. 1 ¢ sampai 6 ¢.
D. Tentukan ukuran benang F. Pilih nomor bagian dasar dari tabel di atas.
Untuk Kabel Baru
A. Tentukan panjang keseluruhan.
B. Mengukur perjalanan yang diperlukan. Tambahkan 1⁄4 ¢ dan kemudian bulat ke atas ke inci penuh terdekat.
C. Tentukan beban dan pilih nomor bagian dasar dari tabel A.


[Kabel Kepala Kontrol yang dirakit secara lokal]

*3 = batang ujung baja tahan karat **4 = batang ujung baja tahan karat, tabung pendukung dan armor bagian dalam
