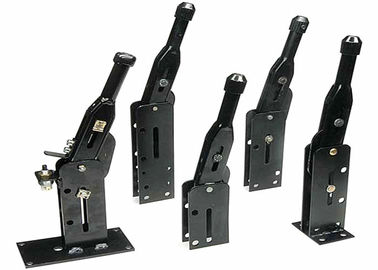

Over Center Locking Hand Control Lever Tahan Korosi Untuk Peralatan Industri
[Deskripsi Produk]
Lever rem parkir kami menawarkan kinerja, kualitas dan umur yang unggul bagi desainer dan pengguna. Lever memiliki dua posisi yang berbeda, di atas pusat dan mati, yang sekitar 90 ° terpisah.Tidak ada ratcheting untuk membatasi perjalanan atau pembukaan sekunder yang diperlukan untuk operasi. Hubungan beban 4130 yang diobati panas memberikan kombinasi kualitas yang sangat baik untuk daya tahan dan keandalan.dan untuk mengkompensasi keausan sistem. konfigurasi sisi atau flange dipasang tersedia untuk peningkatan fleksibilitas. tuas input dan plat sisi memiliki anepoksi akhir atau cat elektro-statis,dan semua komponen lainnya dilapisi untuk ketahanan korosiSebuah tombol tahan tamper untuk menghambat penyesuaian yang tidak sah, dan saklar tahan cuaca di posisi mati, keduanya tersedia sebagai pilihan.Lever yang disediakan dengan perangkat keras yang diperlukan untuk menempelkan fittings ujung kabel ke link bebanDeskripsi teknis menunjukkan berbagai pilihan yang tersedia untuk memenuhi kebutuhan pelanggan tertentu.
|
[Aplikasi]
[Bahan] |
[Fitur] dan pelat sisi |

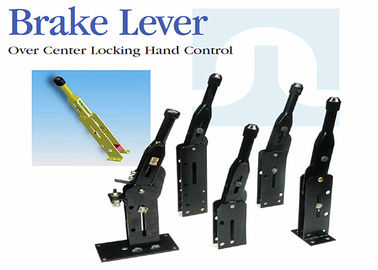

[ Brake Lever ]
• Dimensi A adalah dengan tuas dalam posisi penuh "OFF". Gunakan dimensi A untuk menghitung panjang kabel.
• Dimensi B minimum dengan tuas di posisi penuh ON dan disesuaikan untuk minimum (CCW)
Menggunakan dimensi B minimal selama pemasangan dan pengaturan awal.
tambahkan perjalanan dan meningkatkan pengaturan tekanan rem.
• Dimensi B maksimum adalah dengan tuas di posisi penuh ON dan diatur untuk maksimum (CW)
Perjalanan.
Bagian samping 165-508-008
2.5 inci (64mm) lebar plat sisi; satu kabel, dengan tiga set alternatif lubang kabel penjepit. untuk tutup, panel instrumen, kursi angkat atau frame instalasi.
| Kit B815️ dilengkapi dengan perangkat keras berikut: | ||
| Clevis pin | Kotter pin | Mesin cuci |
| Pemasangan spacer (2) | Clamp kabel | Dasar penjepit |
| Clamp spacers (2) | ||
Bagian samping 165-508-009
2.5 inci (64mm) lebar plat sisi; satu kabel. Untuk tutup, panel instrumen, kursi angkat atau frame instalasi. Tidak ada dukungan kabel.
| Kit B816️ dilengkapi dengan perangkat keras berikut: | ||
| Clevis pin | Kotter pin | Mesin cuci |
| Pemasangan spacer (2) | ||
Flang mount 165-508-010
2.5 inci (64mm) lebar plat sisi; satu kabel. untuk lantai balok atau pulau (rumah anjing) instalasi.Bingkai kaku mempertahankan keselarasan slot panduan clevis pin untuk meningkatkan umur kedua pin dan plat sisi.
| Kit B817️ dilengkapi dengan perangkat keras berikut: | ||
| Clevis pin | Kotter pin | Mesin cuci |
| Clamp kabel | Dasar penjepit | 5/16-24 baut (2) kacang (2) |
Sisi Gunung 165-508-011
1.5 inci (38mm) lebar plat sisi; satu kabel. untuk tutup, panel instrumen, kursi angkat atau frame instalasi.
| Kit B834️ dilengkapi dengan perangkat keras berikut: | ||
| Clevis pin | Kotter pin | Mesin cuci |
| Pemasangan spacer (2) | Clamp kabel | |
Sisi Gunung 165-508-013
2.5 inci (64mm) lebar plat sisi; dua kabel. Untuk tutup, panel instrumen, kursi angkat atau pemasangan frame. CATATAN:Ketika mempertimbangkan kebutuhan beban beban pada set lever akan menjadi jumlah beban di setiap kabel.
| Kit B835️ dilengkapi dengan perangkat keras berikut: | ||
| Cleavis pins (2) | Kotter pin (2) | Mesin cuci (2) |
| Pemasangan spacer (2) | Klem kabel | |
Flange Mount Rigid 165-508-023
1.5 inci (38mm) lebar plat sisi; satu kabel.Untuk tutup, panel instrumen, kursi angkat atau frame instalasi.
| Kit B837️ dilengkapi dengan perangkat keras berikut: | ||
| Clevis pin | Kotter pin | Mesin cuci |
| Pemasangan spacer (2) | Clamp kabel | Clamp spacers (2) |
Sisi Gunung 165-508-028
1.5 inci (38mm) lebar plat sisi; satu kabel. untuk tutup, panel instrumen, kursi angkat atau frame instalasi.
| Kit B837️ dilengkapi dengan perangkat keras berikut: | ||
| Clevis pin | Kotter pin | Mesin cuci |
| Pemasangan spacer (2) | Clamp kabel | Clamp spacers (2) |
Flang Mount 165-508-078
2.5 inci (64mm) lebar plat sisi; dua kabel. untuk dinding, lantai atau pulau (rumah anjing) instalasi. CATATAN: Ketika mempertimbangkan kebutuhan beban,beban pada rangkaian tuas akan menjadi jumlah beban di setiap kabel. Flang sayap pemasangan.
| Kit B835️ dilengkapi dengan perangkat keras berikut: | ||
| Cleavis pins (2) | Kotter pin (2) | Mesin cuci (2) |
| Pemasangan spacer (2) | Klem kabel | |
Semua dimensi seni garis diwakili dalam inci
