Kabel Kontrol Putar Tarik-Saja – Seri Non-Pengunci Phidix
Halaman ini menyediakan gambaran resmi untuk kabel kontrol putar non-pengunci kelas industri Phidix.
Untuk opsi kustomisasi atau konfigurasi baja tahan karat, silakan kunjungi Halaman Kustomisasi Kabel Putar.

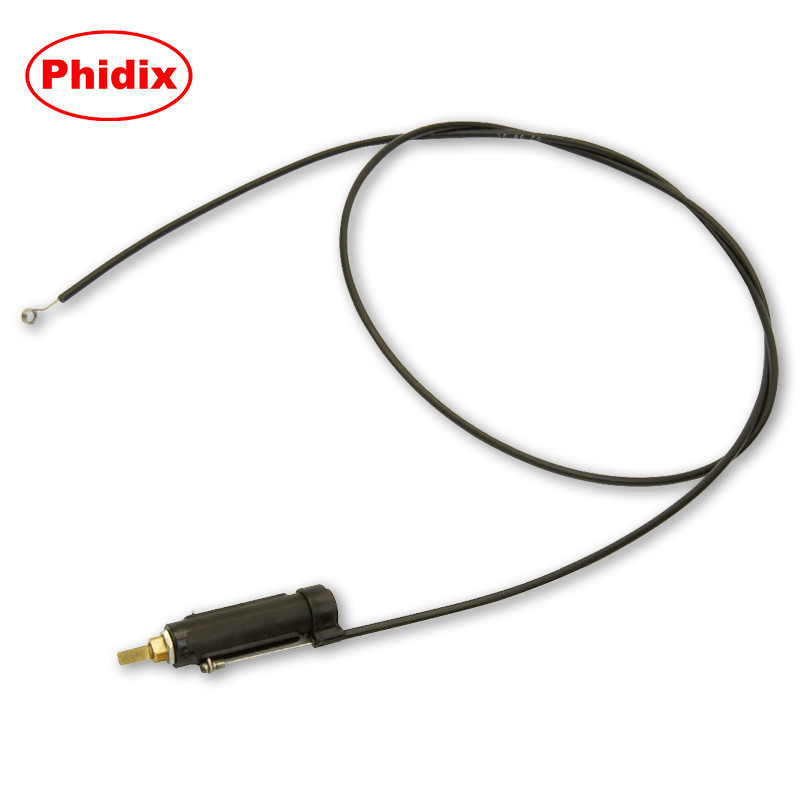

Apa Itu Kabel Kontrol Putar?
Kabel kontrol putar Phidix’s mengubah input putaran (biasanya hingga 270°) menjadi gerakan linier, memungkinkan penggerak jarak jauh dari sistem mekanis—tanpa kerumitan elektronik atau hidrolik.
Kabel ini tidak mengunci, yang berarti kembali dengan bebas tanpa mekanisme ratchet atau detent. Ini ideal untuk kontrol HVAC manual, katup pemanas, peredam, pemutus laut, dan aplikasi lain yang memerlukan gerakan dorong-tarik yang halus.
Prinsip Kerja Inti: Putaran 270° = Perjalanan Linier 1,5"

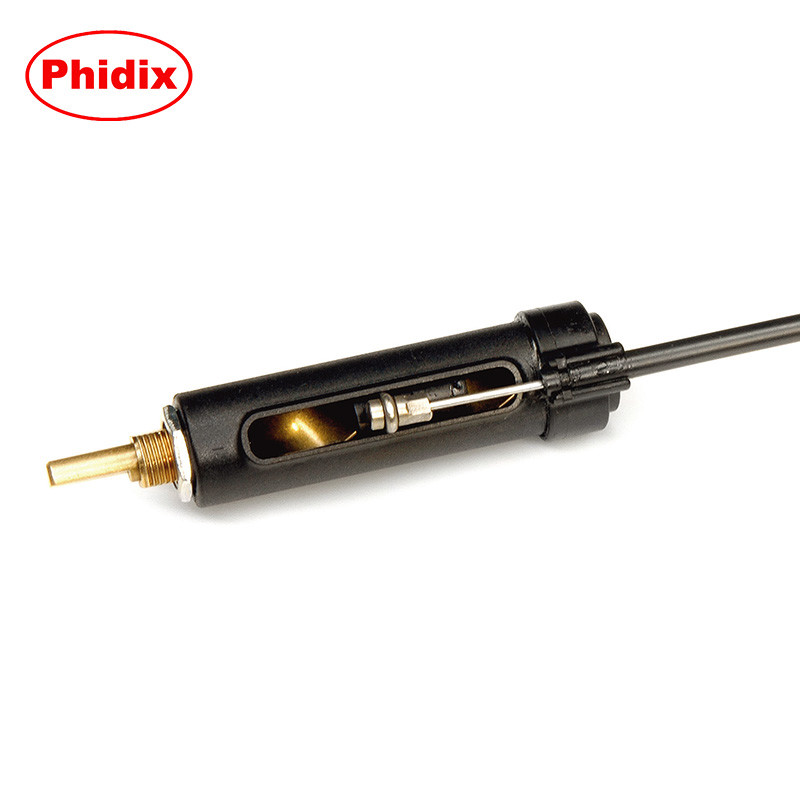

Secara internal, kabel ini memiliki inti dalam spiral fleksibel yang ditempatkan di dalam saluran yang diperkuat. Pegangan putar memutar poros input (CW atau CCW), menggerakkan kawat internal untuk membuat hingga 1,5 inci langkah linier pada output.
Skema yang disederhanakan:
Input Putaran → Output Linier
Desain ini memastikan transmisi yang ketat, backlash minimal, dan gerakan yang presisi untuk sistem yang memerlukan kontrol jarak jauh namun mekanis.
Mengapa Memilih Putar Mekanis Daripada Penggerak Elektronik?
| Fitur |
Kabel Putar Mekanis |
Penggerak Elektronik |
| Kompleksitas kabel |
Tidak ada |
Membutuhkan kabel & daya |
| Toleransi kegagalan |
Penimpaan manual selalu memungkinkan |
Mungkin memerlukan alat diagnostik |
| Ketahanan lingkungan |
Mentolerir debu, getaran, kelembapan |
Seringkali membutuhkan penutup |
| Pemeliharaan |
Penggantian sederhana |
Mungkin memerlukan teknisi servis |
Kabel putar Phidix ideal untuk lingkungan yang kasar dan terbatas ruang di mana kesederhanaan dan keandalan lebih penting daripada otomatisasi.

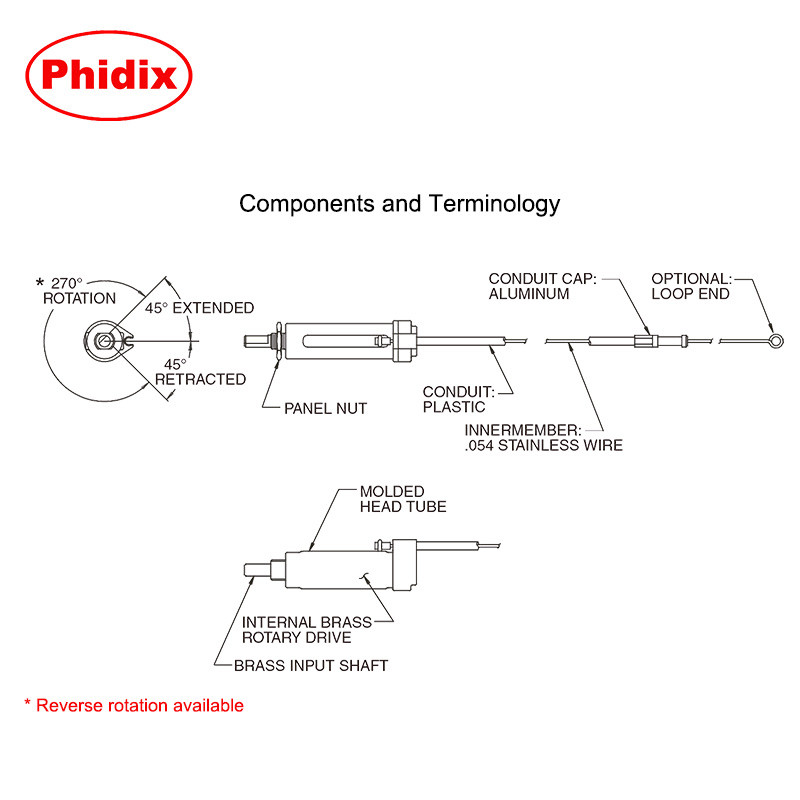

Komposisi Struktural & Bahan
• Poros Input: Kuningan (standar); CW atau CCW tersedia

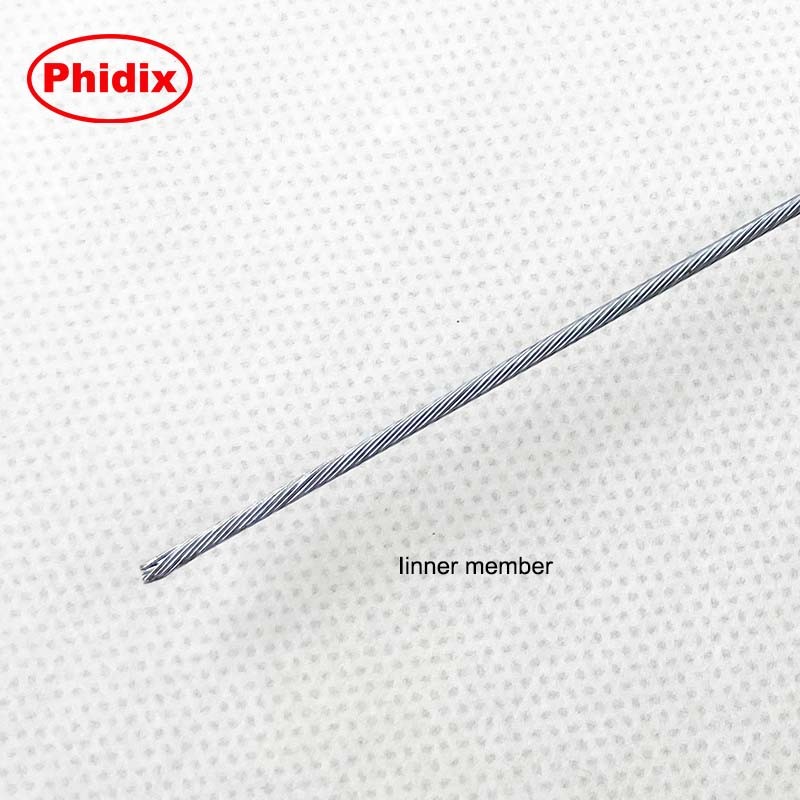

• Kawat Dalam: Inti baja tahan karat 1x7
• Rumah: Plastik yang diperkuat dengan ulir pemasangan
• Ujung Output: Stud bola, loop, atau fitting batang kustom
Ulir Pemasangan: M12 x 1.0 atau 3/8-24 UNF
Pegas Pengembalian: Opsional untuk aplikasi yang membutuhkan gaya reset

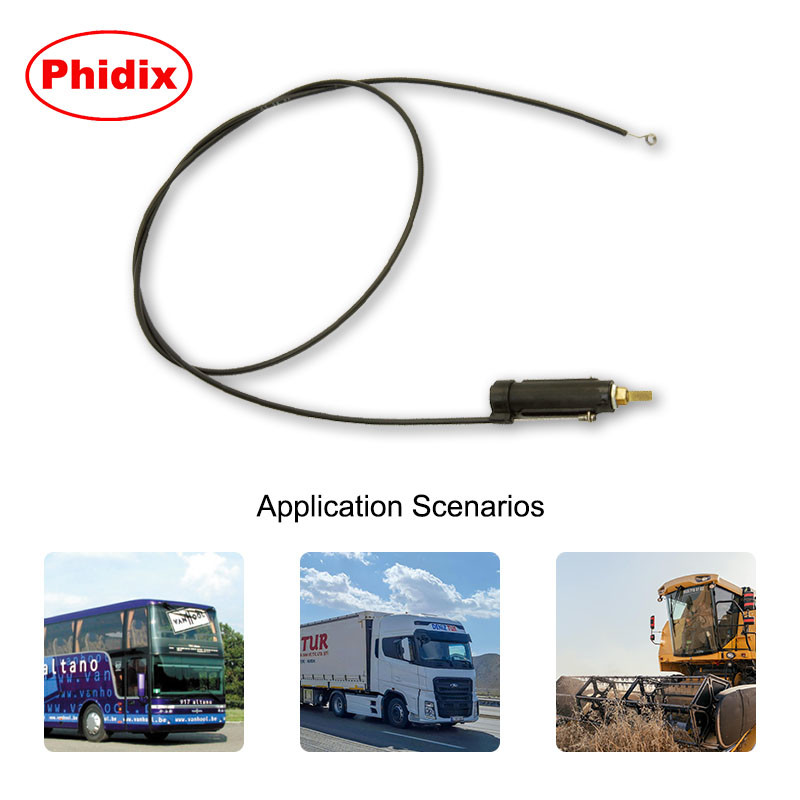

Aplikasi Umum
| Aplikasi |
Kasus Penggunaan |
| Sistem HVAC |
Penggerak ventilasi atau peredam manual |
| Kendaraan Komersial |
Kontrol katup pemanas di kabin |
| Mesin Kelautan |
Tuas penonaktifan, kontrol choke |
| Mesin Pertanian |
Penggerak sambungan tertutup |
Kabel ini sering diintegrasikan ke dalam kenop putar yang dipasang di panel, mentransmisikan gaya ke komponen beberapa kaki jauhnya—bahkan melalui perutean melengkung.

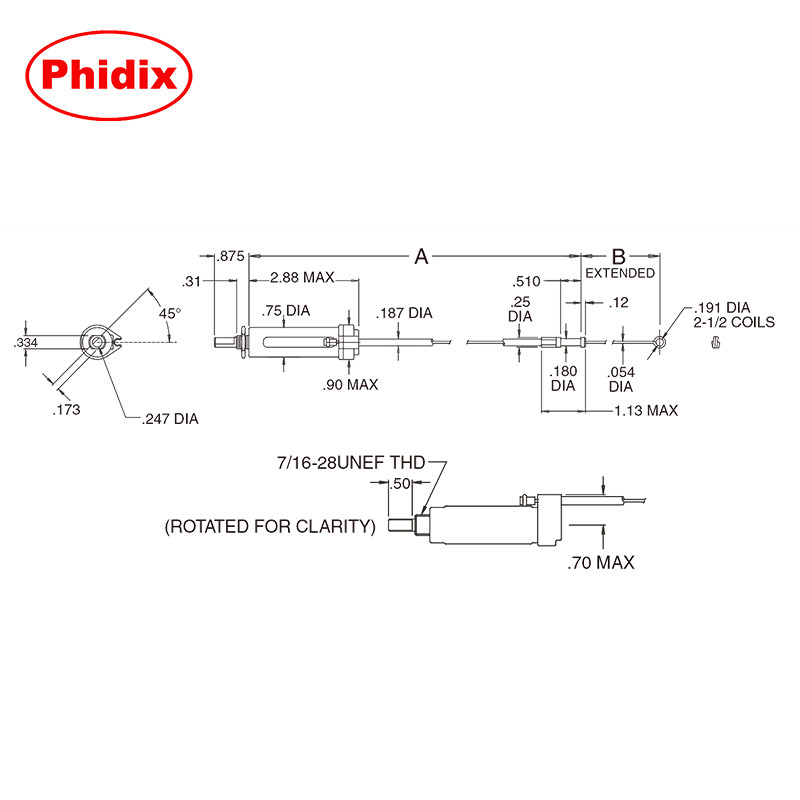

Spesifikasi Teknis
| Parameter |
Nilai |
| Langkah Perjalanan |
1,5" (± 0,1") |
| Sudut Input |
270° ± 10° |
| Panjang Kabel |
12" – 72" (dapat disesuaikan) |
| Rentang Suhu |
–30°C hingga +100°C |
| Poros Input |
Kuningan atau baja tahan karat |
| Antarmuka Ulir |
3/8-24 UNF atau M12 |
Perlu rentang perjalanan, ulir, atau bahan yang berbeda? Lihat Opsi Kustom →
Pertanyaan yang Sering Diajukan
T: Apakah kabel ini dapat dibalik?
Ya. Itu dapat dikonfigurasi untuk rotasi input CW atau CCW.
T: Bisakah kabel dipasang di dasbor yang sempit?
Tentu saja. Rumahnya yang fleksibel dan poros berulir membuatnya mudah dipasang di panel dalam penutup yang sempit.
T: Berapa jumlah pesanan minimum?
Kami menawarkan prototipe volume rendah dan batch tingkat OEM. Hubungi kami untuk detailnya.
T: Bisakah saya meminta langkah perjalanan yang lebih panjang atau penggerak ujung ganda?
Itu tersedia di bawah konfigurasi khusus. Lihat halaman kustomisasi untuk detailnya.
Minta Penawaran atau Pencocokan Gambar
Jika Anda merancang antarmuka kontrol panel atau mengganti aktuator putar lama, Phidix dapat menyediakan suku cadang yang cocok atau desain sesuai spesifikasi.
