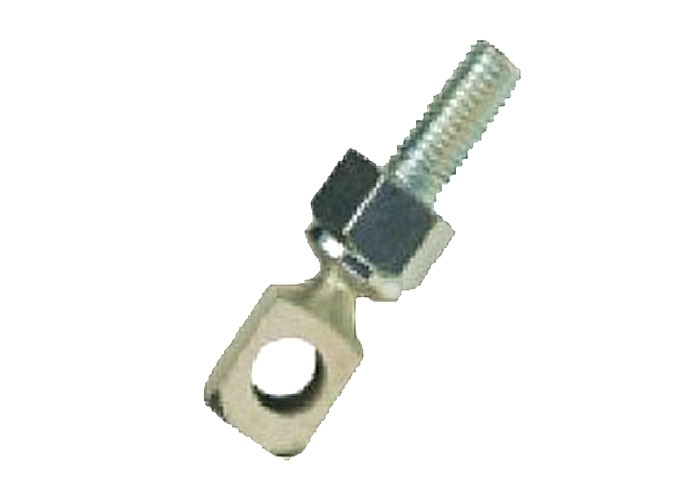

DH Control Swivel Series Rotary Swivel Joint Control Swivel Ball Joint
Deskripsi Produk
Swivel DH dirancang khusus untuk mengendalikan aplikasi di mana penyesuaian tak terbatas dapat dilakukan di sepanjang batang konektor.ventilasi dan AC, kontrol linier dan aplikasi industri ringan.
Produk ini menawarkan konsol misalignment in-line yang cocok untuk aplikasi push.
Berbagai ukuran dan gaya yang tersedia untuk setiap operasi yang diinginkan dan dengan penggunaan disket karet Buna N dalam pemasangan, kinerja ramping dan bebas resonansi dicapai.Selain itu, ia menawarkan sekrup pengunci diri bertulang 5/16 'dan kompatibel dengan batang kontrol diameter 1/4' atau 5/1600.
Fitur
• Cocok untuk aplikasi beban rendah di mana penyesuaian tak terbatas diinginkan di sepanjang seluruh panjang batang penghubung
• Dapat digunakan dengan batang kontrol diameter 1/4 "atau 5/16"
• Ukuran kepala:DH-.375" persegi
• Sekrup set khusus ((mengunci sendiri dan permukaan keras untuk ketahanan keausan) memberikan kekuatan pegangan yang lebih tinggi Nut integral dan kunci pencuci tersedia secara opsional
• Dapat digunakan dalam berbagai suhu:-60°F-250°F ((-51°C-121°C)
• Perangkat khusus dapat dibuat sesuai spesifikasi Anda
Aplikasi
Banyak aplikasi transfer gerak mekanik beban rendah di mana penyesuaian tak terbatas diinginkan, termasuk:
• HVAC
• Kontrol linier
• Aplikasi industri ringan

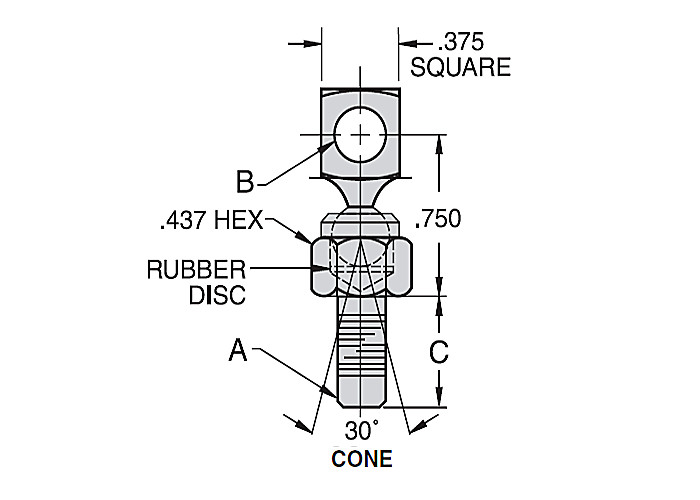

Parameter teknis
| Grafik DC/DH | ||||||
| B | C | A | ||||
| Nomor Bagian |
+.005 -.002 |
±.015 | ||||
|
Kurang Integral Nut & Washer |
Dengan Integral Nut & Washer |
Membosankan Diameter |
Shank |
Ukuran benang & Panjang |
Berat Badan Kurang Integral Nut & Washer (Pound) |
Berat dengan integral Nut & Washer (Pound) |
| DC1005F | DC1005FN | .328 | .312 | 10-32 x.250 | .047 | .050 |
| DC1207F | DC1207FN | .328 | .437 | 1/4-28 x.328 | .050 | .057 |
| DC1209F | DC1209FN | .328 | .562 | 1/4-28 x.500 | .052 | .058 |
| DC1207C | DC1207CN | .328 | .437 | 1/4-20 x.328 | .049 | .056 |
| DC1209C | DC1209CN | .328 | .562 | 1/4-20 x.453 | .051 | .057 |
| DC1310F | DC1310FN | .328 | .625 | 5/16-24 x.516 | .056 | .067 |
| DC1312F | DC1312FN | .328 | .750 | 5/16-24 x.641 | .059 | .070 |
| DH1209F-2 | .257 | .562 | 1/4-28 x.500 | .035 | ||
Catatan:
1. Swivels dapat digunakan dengan baik 1/4 "atau 5/16" batang kontrol diameter
2. DH Swivel Joint tersedia dengan nut integral dan kunci washer untuk memudahkan perakitan. Tentukan dengan menambahkan "N" ke akhiran. Contoh: DC1005FN
Bahan
Kepala dan dasar sendi bola
• Baja Karbon Rendah
• Dilapisi seng, diobati dengan kromat yang jernih
• Buna N Rubber Disc (memberikan operasi bebas getaran)
Sekrup Mengunci Sendiri
• Baja rendah karbon, diobati panas
• Dilapisi seng, diobati dengan kromat yang jernih
Pengemasan dan Pengiriman
Kode Pemesanan UNF Thread
Tugas ️ Ukuran ️ 1⁄4
Opsi output (Buklet Clamp)
Perjalanan (inci) ¢ 3
Panjang Kabel (inci)
Kode pemesanan Metric Threads
Tugas Ukuran M6
Opsi output (Buklet Clamp)
Perjalanan (mm) 75
Panjang Kabel (mm)
FAQ
T: Apa merek kabel kontrol?
A: Merek kabel kontrol adalah PHIDIX.
T: Apa nomor model kabel kontrol?
A: Nomor model kabel kontrol adalah PHIDIX.
T: Di mana Kabel Kontrol diproduksi?
A: Kabel kontrol diproduksi di Shanghai.
T: Apa spesifikasi kabel kontrol?
A: Silakan hubungi kami untuk spesifikasi Kabel Kontrol.
