Custom TXLM Series Zinc Plated Stainless Steel Carbon Steel Clevis Pins
[Deskripsi Produk]
Clevises dapat digunakan dalam berbagai aplikasi mulai dari rumput & taman hingga konstruksi berat.Clevis dapat digunakan dalam situasi di mana link perlu mudah dipisahkan. Dalam kasus-kasus itu, banyak kami mudah untuk memasang dan menghapus klip penahan dapat digunakan bersama dengan pin kami untuk mengunci clevis di tempat melalui mata penghubung.Pin pegas dibuat menggunakan pin baja karbon rendah dan badan baja pegas yang diobati panas.
Klip penahan dibuat menggunakan baja pegas yang diobati panas.
Clevises tersedia dalam berbagai ukuran metrik dan inci.Toleransi yang lebih tinggi memungkinkan fit-up yang lebih ketat sementara juga memberikan tampilan yang lebih bersih untuk banyak perakitan.
[Aplikasi]
• Lawn & Garden
• Pembangunan
• Pertanian
[ Fitur ]
• Baja karbon rendah untuk desain ekonomis
• Gaya clevis mesin untuk pas dan penampilan yang lebih presisi
• Tersedia dalam ukuran metrik dan inci
• Baik metrik dan inci tersedia dalam versi RH & LH
• Klip penahan gaya yang berbeda tersedia
• Mirip dengan DIN 71 752 (metrik)

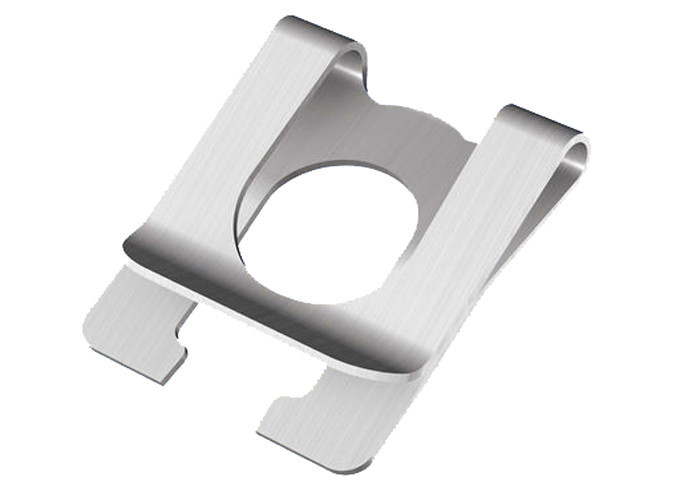

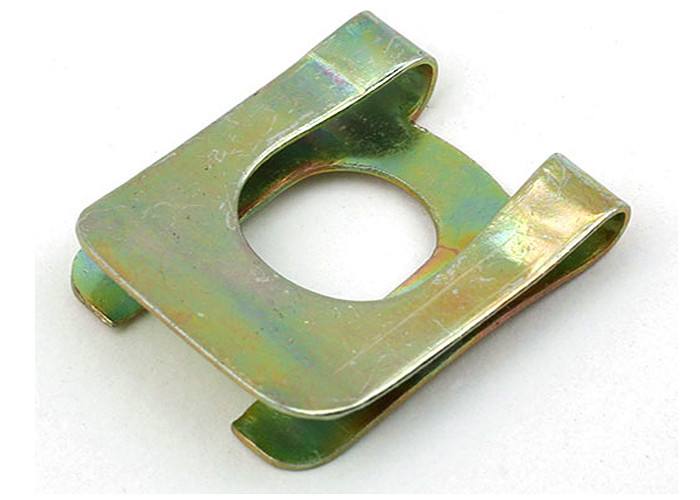

[ TXLM ¢ Clevis Pin Klip Keamanan ]
| TXLM Clevis Pin Safety Clip Chart | |||||||
| Bagian No. | B | C | D | F REF | G | H | h1 REF |
| TXLM187 | .355 | .195 | .084 | .016 | .429 | .152 /.144 | .112 |
| TXLM250 | .437 | .245 | .130 | .020 | .562 | .205 /.197 | .165 |
| TXLM312 | .551 | .315 | .138 | .020 | .679 | .252 /.244 | .212 |
| TXLM375 | .710 | .385 | .211 | .020 | .844 | .313 /.305 | .265 |
| TXLM500 | 1.000 | .520 | .263 | .024 | 1.200 | .400 /.392 | .352 |
Semua dimensi seni garis diwakili dalam inci
