Ikatan sendi bola bergaris terdiri dari soket bola dan bantalan bola
[Deskripsi Produk]

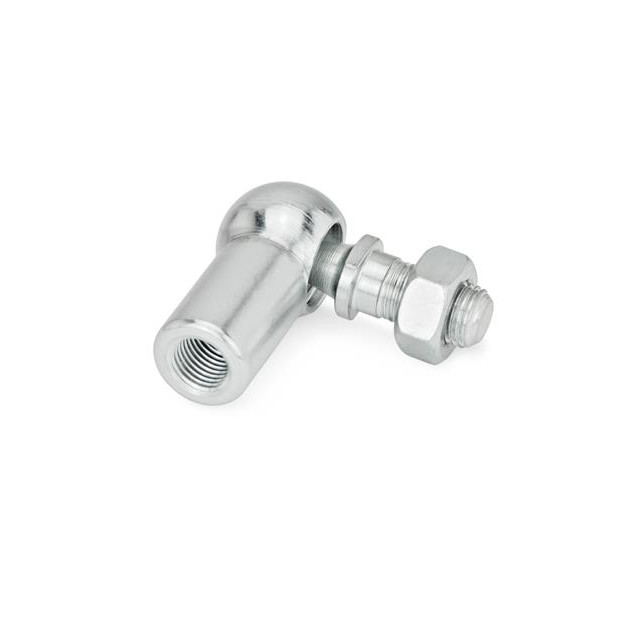

Ikatan sendi bola bergaris terdiri dari soket bola dan stud bola.
Sudut putar untuk tipe dengan tangki pengaman (tipe CS) adalah 15°, tanpa tangki pengaman (tipe C) adalah 18°.
Selama pemasangan, soket bola didorong ke atas cincin snap, yang bertindak sebagai penahan.koneksi soket bola / bola stud dapat dijamin oleh tangkapan keamanan, yang dapat dengan mudah dipasang.
Untuk melindungi ikatan sendi bola berujung dari kontaminasi, tutup debu dapat digunakan.
Kacang hexagon adalah bagian dari ikatan sendi bola bergaris dengan stud bergaris.
[Lapisan Pelindung]
Tubuh dan ball stud Zinc plated dan pasivated; ball stud de-embrittled.
[ Tipe ]
| C | Dengan tali bergaris, tanpa gagang pengaman |
| CS | Dengan tali bergaris, dengan gagang pengaman |
[ Spesifikasi ]
| Rumah dan stud berujung | Bola |
| Baja | Baja |
| • Kelas properti 5 | • Mengeras |
| • Lapisan yang dilapisi seng, tidak berwarna | • Soket bola dilumasi |
[ Dimensi dalam: Metric ]

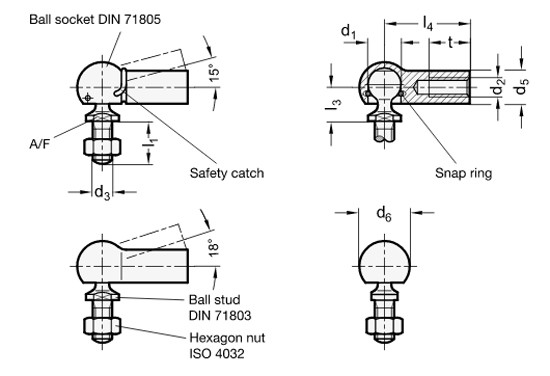

| d1 | d2 | d3 | d5 | d6 | l1 | l3 | l4 | t | A/F | Min. | |
| H9/h9 | Benang tangan kanan | Benang tangan kiri | Benang | Min. | Kekuatan tarik off | ||||||
| 8 | M 5 | M 5L | M 5 | 8 | 12.8 | 10 | 8.5 | 22 | 10.5 | 7 | 6.74 lbf (30 N) |
| 10 | M 6 | M 6L | M 6 | 10 | 14.8 | 12.5 | 10.5 | 25 | 11.5 | 8 | 8.99 lbf (40 N) |
| 13 | M 8 | M 8L | M 8 | 13 | 19.3 | 16.5 | 12 | 30 | 14 | 11 | 13.49 lbf (60 N) |
| 16 | M 10 | M 10L | M 10 | 16 | 24 | 20 | 15 | 35 | 15.5 | 13 | 17.98 lbf (80 N) |
| 16 | M 12 | M 12L | M 12 | 16 | 24 | 20 | 15 | 35 | 15.5 | 13 | 17.98 lbf (80 N) |
| 19 | M 14F | M 14FL | M 14 x 1.5 | 22 | 30 | 28 | 19.5 | 45 | 21.5 | 16 | 22.48 lbf (100 N) |
