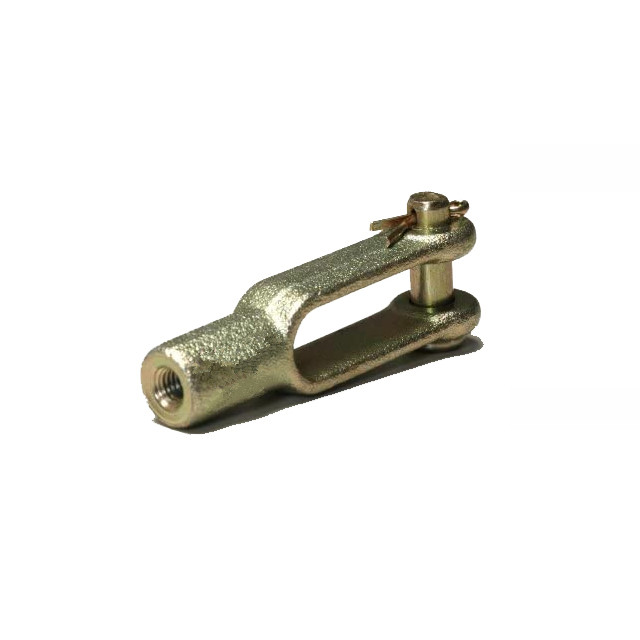

Clevis perakitan termasuk Clevis Pin dan Split Pin
[Deskripsi Produk]
Clevises dapat digunakan dalam berbagai aplikasi mulai dari rumput dan taman hingga konstruksi berat.Clevis dapat digunakan dalam situasi di mana link perlu mudah dipisahkan. Dalam kasus-kasus itu, banyak kami mudah untuk memasang dan menghapus klip penahan dapat digunakan bersama tanpa pin untuk mengunci clevis di tempat melalui mata penghubung.Spring pin dibuat menggunakan baja karbon rendah pin dan tubuh baja spring diobati panasKlip penahan dibuat dengan menggunakan baja pegas yang dirawat panas.
[ Fitur ]
• Baja karbon rendah untuk desain ekonomis
• Gaya clevis mesin untuk pas dan penampilan yang lebih presisi
• Tersedia dalam ukuran metrik dan inci
• Baik metrik dan inci tersedia dalam versi RH & LH
• Klip penahan gaya yang berbeda tersedia
• Mirip dengan DIN 71 752 (metrik)
[ Clevis Pin Retaining Clip Chart]
| CLEVIS Pertemuan |
Bagian No. | Benang | Diameter Pin | Panjang | Pembukaan bagian dalam | Kedalaman Dalam |
|
Majelis Clevis Termasuk Clevis Pin dan Split Pin |
175-601-202 | 10-32 UNF | 3/16 " | 1.56" | .19" | 1.00" |
| 175-601-204 | 10-32 UNF | 1/4 " | 2.00" | .29" | 1.30" | |
| 175-601-206 | 1/4-28 UNF | 1/4 " | 2.00" | .29" | 1.30" | |
| 175-601-210 | 1/4-28 UNF | 5/16 " | 2.25" | .34" | 1.44" | |
| 175-601-208 | 5/16-24 UNF | 1/4 " | 2.00" | .29" | 1.30" | |
| 175-601-212 | 5/16-24 UNF | 5/16 " | 2.25" | .34" | 1.44" | |
| 175-601-216 | 5/16-24 UNF | 3/8" | 2.50" | .44" | 1.63" | |
| 175-601-214 | 3/8-24 UNF | 5/16 " | 2.25" | .34" | 1.44" | |
| 175-601-218 | 3/8-24 UNF | 3/8" | 2.50" | .44" | 1.63" | |
| 175-601-222 | 3/8-24 UNF | 7/16 " | 2.88" | .50" | 1.88" | |
| 175-601-487 | 3/8-24 UNF | 1/2 " | 3.00" | .57" | 1.88" | |
| 175-601-220 | 7/16-20 UNF | 3/8" | 2.50" | .44" | 1.63" | |
| 175-601-226 | 1/2-20 UNF | 7/16 " | 2.88" | .50" | 1.88" | |
| 175-601-230 | 1/2-20 UNF | 1/2 " | 3.00" | .57" | 1.88" | |

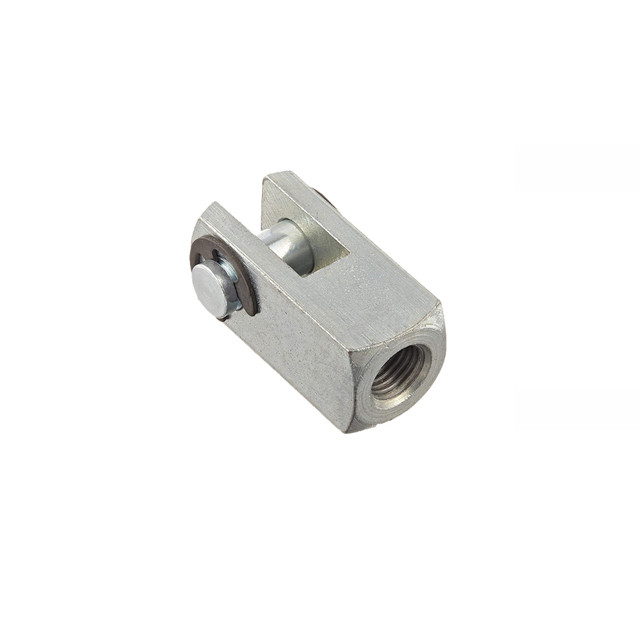

| Mesin Clevis | 175-435-088 | 1/2-20 UNF | 1/2 " | 1.68 | .53 | 1.18 |
| Slip Clevis | AC310 | 1/4-28 UNF | 2.5" | 1/4 " | 3.25" | .28" |
