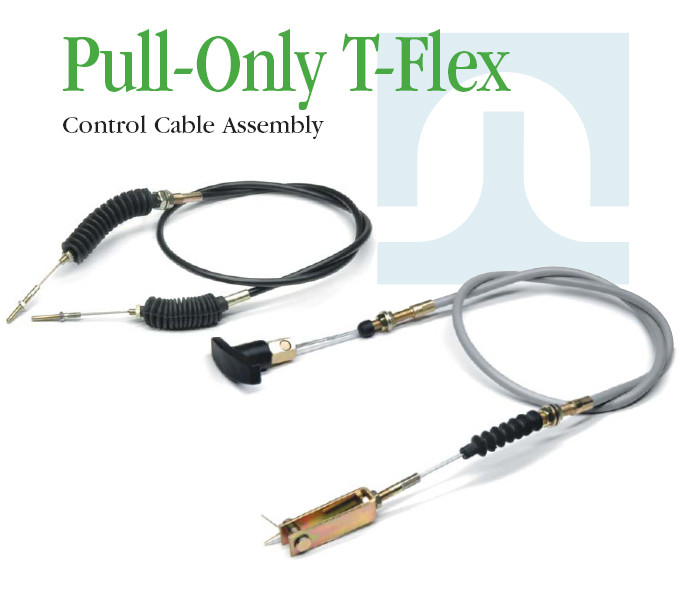

Kabel kontrol Phidix's T-Flex dirancang untuk kontrol gerakan tarik saja, dibangun dengan inti baja karbon tahan tinggi dan sarung luar yang tahan lama.Kami menyediakan spesifikasi teknis utama dan gambar dimensi untuk mendukung integrasi sistem, keputusan teknik, dan konfigurasi khusus.
| Fitur | Spesifikasi |
| Jangkauan pukulan | 1.0" ️ 3.0" (25 ️76 mm) |
| Radius Lipat Minimal | 5 inci (127 mm) |
| Kapasitas Beban | Hingga 3000 lb |
| Diameter Kabel Luar | 7.5 mm (biasanya) |
| Inti Kabel | Untaian baja karbon tegangan tinggi |
| Bahan Penutup | olipropilena (standar) / Plastik suhu tinggi |
| Kisaran suhu | -54°C sampai +110°C (-65°F sampai 185°F) |
Untuk aplikasi beban tinggi, defleksi rendah, kabel T-Flex mempertahankan kinerja yang akurat bahkan di bawah getaran dan penggerak berulang.

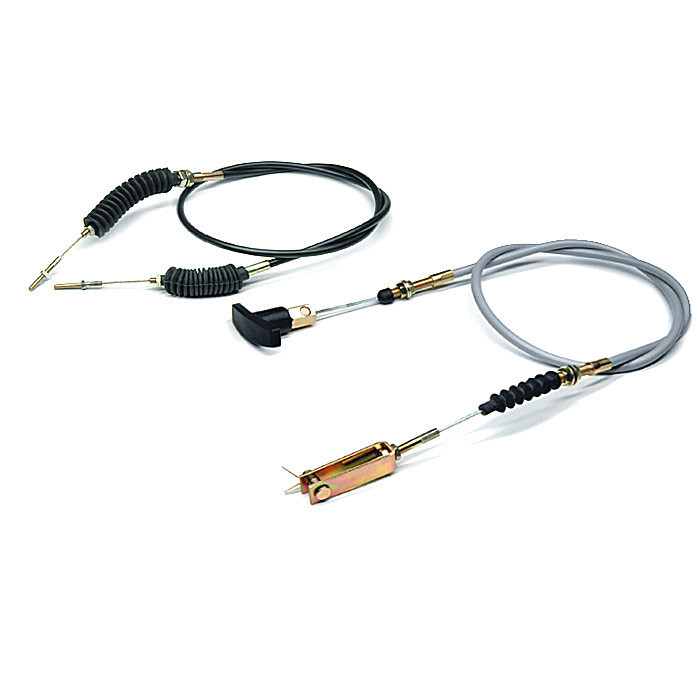

Kabel kontrol T-Flex mendukung berbagai jenis pemasangan ujung, masing-masing cocok untuk sistem pemasangan yang berbeda:
• ujung batang: batang berujung untuk penggerak langsung tuas
• Clevises & Yokes: Untuk koneksi berbasis linkage
• Tombol / Ujung Mata / Kepala Bola: Panel atau instalasi putar
• Sleeve dengan sekrup atau kepala: Stabilitas struktur pendukung
Unduh Gambar Fitting Akhir Lengkap PDF Pull_Only_T_Flex.pdf
Di bawah ini adalah diagram dimensi pilihan pemasangan kabel T-Flex umum dan konfigurasi pemasangan.
• Ujung lengan yang digaruk
• Ujung Clevis dengan batang berdaun
Catatan: Untuk spesifikasi dimensi lengkap untuk semua jenis fittings, unduh panduan teknis lengkap kami.
Berikan stroke, beban, suhu operasi, dan gaya koneksi.Para insinyur kami akan mendesain kabel yang cocok untuk aplikasi Anda.
Hubungi Phidixuntuk bantuan teknik atau model CAD.
