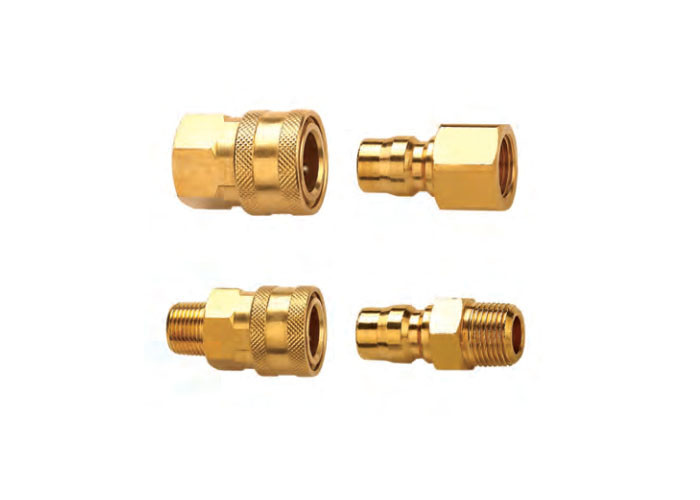

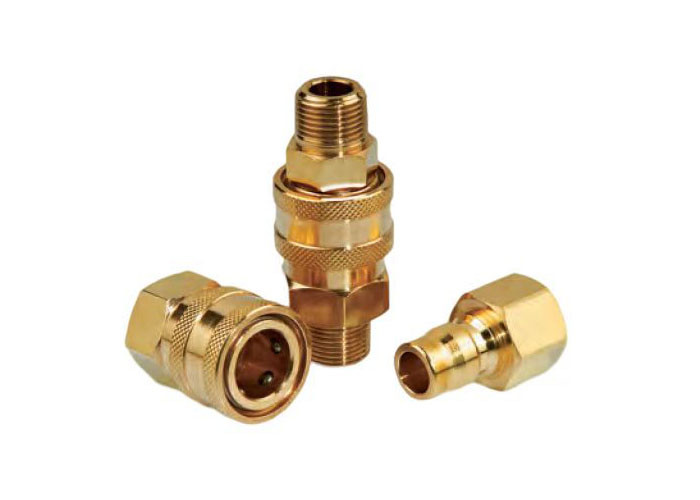

Aplikasi dalam aliran maksimum hidraulik jenis Jepang
Aplikasi: Seri ini adalah kopling non-valsed untuk aplikasi di mana aliran maksimum diperlukan.lubang terbuka menawarkan penurunan tekanan terendah dari desain kopling cepat dan ideal untuk aplikasi seperti air bertekanan tinggi dan mesin cuci uap, pembersih karpet dan saluran pendingin cetakan dan banyak aplikasi non-ventil lainnya.
Spesifikasi:
| Ukuran tubuh (dalam) | 1/8 | 1/4 | 3/8 | 1/2 |
| Tekanan rata-rata (PSI) | ||||
| Brass Cplr/Npl | 1000 | 1000 | 1000 | 1000 |
| SS Cplr/Npl | 2000 | 2000 | 1500 | 1500 |
| Aliran Nominal (GPM) | 3 | 6 | 12 | 12 |
| Rentang suhu (std seal) | -20°C sampai +120°C | |||
Fitur:
1Lubang yang halus dan terbuka tanpa katup di kedua belah pihak memberikan penurunan tekanan minimal dan memungkinkan pengaman yang mudah dalam aplikasi di mana jalur yang sama digunakan untuk lebih dari satu media.
2Kopling dan puting diproses dari bahan bar padat yang memberikan kopling berkualitas yang tahan lama.
3Putingnya tersedia dalam kuningan dan 304 stainless steel sebagai bahan produk standar.
4Putingnya tersedia dalam 304 stainless steel, kuningan.
5Kopling ini adalah kopling "interchange" karena dimensi dan fungsionalnya dapat bergantian dengan kopling serupa yang dibuat oleh produsen lain.
6.Kompatibel dengan seri NITTO TSP.
| Bagian NO. | LS | ¢ D | HEX1 | A | T |
| CB-RD-01SF | 27 | 17.5 | 14 | 9 | ZG1/8 |
| CB-RD-02SF | 32 | 24 | 19 | 13 | ZG1/4 |
| CB-RD-03SF | 35.8 | 28.3 | 23 | 13 | ZG3/8 |
| CB-RD-04SF | 42.6 | 35 | 29 | 17 | ZG1/2 |
| CB-RD-06SF | 49.5 | 41 | 36 | 18 | ZG3/4 |
| CB-RD-08SF | 59.3 | 57.8 | 50 | 22 | ZG1 |
| Bagian NO. | LS | ¢ D | HEX1 | A | T |
| CB-RD-01SM | 30 | 17.5 | 14 | 9 | ZG1/8 |
| CB-RD-02SM | 42 | 24 | 19 | 13 | ZG1/4 |
| CB-RD-03SM | 46.3 | 28.3 | 23 | 13 | ZG3/8 |
| CB-RD-04SM | 56.1 | 35 | 29 | 17 | ZG1/2 |
| CB-RD-06SM | 61 | 41 | 36 | 18 | ZG3/4 |
| CB-RD-08SM | 67.3 | 57.8 | 50 | 22 | ZG1 |
| Bagian NO. | LP | C | HEX2 | A | T |
| CB-RD-01PF | 26 | 15.5 | 14 | 9 | ZG1/8 |
| CB-RD-02PF | 35 | 18 | 19 | 13 | ZG1/4 |
| CB-RD-03PF | 38 | 21.2 | 23 | 13 | ZG3/8 |
| CB-RD-04PF | 45 | 24.5 | 29 | 17 | ZG1/2 |
| CB-RD-06PF | 50 | 28 | 36 | 18 | ZG3/4 |
| CB-RD-08PF | 61 | 36 | 50 | 22 | ZG1 |
| Bagian NO. | LP | C | HEX1 | A | T |
| CB-RD-01PM | 32 | 15.5 | 14 | 9 | ZG1/8 |
| CB-RD-02PM | 38 | 18 | 19 | 13 | ZG1/4 |
| CB-RD-03PM | 43 | 21.2 | 23 | 13 | ZG3/8 |
| CB-RD-04PM | 52 | 24.5 | 29 | 17 | ZG1/2 |
| CB-RD-06PM | 56 | 28 | 36 | 18 | ZG3/4 |
| CB-RD-08PM | 73 | 36 | 50 | 22 | ZG1 |
