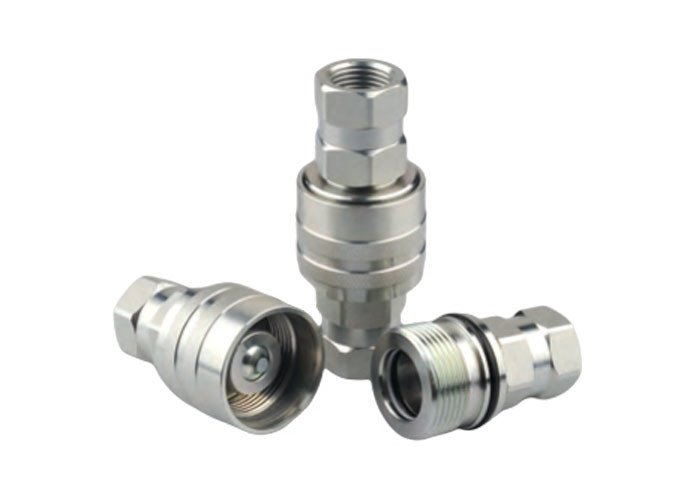

Soket dengan katup Plug dengan katup CVV Thread tipe terkunci hidraulik cepat kopling
Aplikasi
Seri CVV banyak digunakan dalam peralatan (excavator), kendaraan, peralatan hidrolik, mesin pengeboran.
Spesifikasi:
| Ukuran tubuh (dalam) | 1/4 | 3/8 | 1/2 | 3/4 | 1 |
| Tekanan nominal (PSI) | 5000 | 5000 | 5000 | 5000 | 5000 |
| Aliran Nominal (GPM) | 3 | 6 | 12 | 28 | 50 |
| Jangkauan suhu (std seal) | -20°C sampai +120°C | ||||
| Bahan segel standar | NBR | ||||
Fitur:
1, desain klep baru, itu bisa tahan kerusakan dari aliran tinggi dan tekanan impuls yang memberikan kinerja canggih.
2, Diproses dari baja solid barstock untuk daya tahan.
3, Seri CVV menggunakan mekanisme penguncian lengan berulir, berpasangan dengan benang jantan yang cocok pada kopling, Kedua bagian harus secara manual berulir bersama dari koneksi.
4, Pengolahan plating krom baru memberikan kinerja anti karat canggih.
5, Penjaga katup benang menyediakan penghentian katup yang memastikan keselarasan katup positif.
6, Kompatibel dengan Seri FASTER CVV Seri STCCHI VD.
| Bagian NO. | LS | D | HEX1 | HEX3 | A | T |
| CB-S2S-CVV | 58.6 | 34 | S19六角 | S30 ke samping | 13 | G1/4 NPT1/4 |
| CB-S3S-BA | 66.5 | 34 | S22六角 | S30 ke samping | 13 | G3/8 NPT3/8 |
| CB-S4S-BA | 76.5 | 42 | S27六角 | S36 ke samping | 18 | G1/2 NPT1/2 |
| CB-S6S-BA | 89.5 | 48 | S36六角 | S41 ke samping | 18 | G3/4 NPT3/4 |
| CB-S8S-BA | 105.5 | 56.5 | S41六角 | S51 ke samping | 24.5 | G1 NPT1 |
| Bagian NO. | LP | d | HEX2 | A | T |
| CB-P2S-CVV | 60 | M24*2 | S19六角 | 13 | G1/4 NPT1/4 |
| CB-P3S-BA | 55.3 | M28*2 | S22六角 | 13 | G3/8 NPT3/8 |
| CB-P4S-BA | 61.5 | M36*2 | S27六角 | 18 | G1/2 NPT1/2 |
| CB-P6S-BA | 83.5 | M42*2 | S36六角 | 18 | G3/4 NPT3/4 |
| CB-P8S-BA | 94.5 | M48*3 | S41六角 | 24.5 | G1 NPT1 |
