Apakah Anda merancang penghubung gas, sistem shutdown mesin, atau mekanisme pelepasan kursi, memahami opsi struktural dan dimensi kabel kontrol Anda sangat penting.Kami meringkas spesifikasi standar dan kombinasi konfigurasi untuk Phidix Pull-Only Tension Cables.

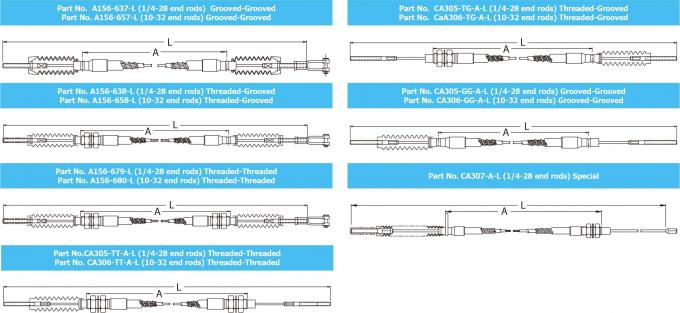

Kabel ketegangan Phidix mendukung berbagai kombinasi ujung, memungkinkan integrasi dengan clevises, tombol, bracket, atau pemasangan panel langsung.
| Akhir A | Akhir B | Penggunaan Tipikal |
| Bergaris | Bergaris | Kontrol panel-mount atau bracket kaku |
| Bergaris | Berkerucut | Aksi tuas + pengembalian pegas |
| Berkerucut | Berkerucut | Rute internal dengan kabel berhenti |
Butuh gaya akhir khusus?Lihat Opsi Kustomisasi →
| Parameter | Nilai |
| Panjang kabel standar | 24 ¢ 120 ¢ (sesuai kebutuhan) |
| Bahan inti | Baja karbon tegangan tinggi |
| Diameter sarung | 6.0 ️ 9,5 mm tergantung pada konfigurasi |
| Radius Lipat Minimal | 5 ′′ (127 mm) |
| Jangkauan pukulan | 1.0 3.5 tipikal |
Jangkauan di atas adalah nilai khas. Konfigurasi akhir sepenuhnya dapat disesuaikan berdasarkan stroke kontrol Anda, routing kabel, dan persyaratan pemasangan akhir.
| Opsi | Manfaat |
| Lubrication permanen | Mengurangi gesekan selama siklus hidup |
| Sepatu debu / segel akhir | Melindungi masuknya kabel dari kontaminan |
| Klip Pemasangan | Untuk pemasangan inline atau tepi |
| Sleeve penyesuaikan bergaris | Memungkinkan fine tuning di tempat |
Beritahu kami batasan pemasangan dan lingkungan operasi Anda, tim kami akan membantu Anda memilih atau mengkonfigurasi ukuran kabel yang tepat, stroke, dan pemasangan ujung untuk sistem Anda.
Untuk lebih memahami desain produk dan berbagai aplikasi secara keseluruhan, mulailah dengan
Tampilan umum kabel tegangan yang hanya ditarik→
Hubungi Phidix untuk penawaran atau rekomendasi.
