Kemampuan Manufaktur Presisi untuk Sistem Inti Kawat Dalam
Memproduksi inti kawat dalam berkinerja tinggi bukan hanya tentang bahan — tetapi tentang bagaimana ia dibuat.Di Phidix, sistem manufaktur kami mengikuti standar IATF 16949, memastikan setiap meter kabel memenuhi standar yang tepat untuk sistem kontrol mekanis dalam aplikasi otomotif, kereta api, pertanian, dan industri.
Halaman ini menunjukkan bagaimana kemampuan kami melampaui produksi dasar — mereka mewakili komitmen kami terhadap keselamatan, konsistensi, dan akurasi gerakan.
IATF 16949: Tulang Punggung Sistem Kualitas Kami
Kami bangga beroperasi di bawah sistem kualitas otomotif IATF 16949, yang memungkinkan:
• Penelusuran proses penuh (dari bahan mentah hingga gulungan jadi)
• Kontrol kualitas statistik pada toleransi tarik dan diameter
• Dokumentasi berbasis lot dan data inspeksi
• Sistem pelacakan tanpa cacat dengan integritas penarikan kembali jangka panjang
Apakah Anda mencari inti untuk sepeda motor volume tinggi atau prototipe kontrol satu kali, proses kami memastikan kinerja yang dapat diulang dan kualitas terjamin.
Ikhtisar Proses Manufaktur Inti
| Langkah |
Deskripsi |
| Penarikan Kawat |
Kontrol diameter presisi tinggi menggunakan baja tahan karat tahan korosi (304/316L). |
| Penggulungan |
Pemuntiran toleransi ketat menjadi konfigurasi 1x7, 1x19, 7x7, 7x19. |
| Pra-penekanan |
Menghilangkan peregangan awal, menstabilkan kabel di bawah beban. |
| Pelapisan (opsional) |
PTFE, HDPE, atau berlapis Seng untuk kontrol gesekan dan korosi. |
| Inspeksi Inline |
Diameter, permukaan, pitch puntiran, dan sifat tarik diverifikasi pada setiap tahap. |
| Pemotongan & Pengemasan Kustom |
Potong sesuai panjang, digulung, atau siap untuk perakitan kabel. |
Pengukuran Kontrol Kualitas
| Jenis Uji |
Tujuan |
| Uji Tarik |
Mengkonfirmasi kekuatan sesuai dengan spesifikasi desain |
| Uji Kelelahan |
Memvalidasi kinerja selama siklus gerakan |
| Toleransi Diameter |
±0.02mm atau lebih ketat berdasarkan spesifikasi |
| Kesamaan Untai |
Mencegah keausan atau getaran yang tidak merata |
Semua pengujian dicatat dalam laporan QC digital per batch.
Kemampuan Kustomisasi
Kami menawarkan kustomisasi penuh untuk mencocokkan kebutuhan sistem tertentu:
• Konfigurasi untai: 1x7 / 1x19 / 7x7 / 7x19 / padat
• Presisi panjang: toleransi potong sesuai panjang ±0.5mm
• Finishing permukaan: mentah, dilapisi PTFE, dilapisi Seng, selubung polimer
• Pengemasan: gulungan, gulungan, atau pengiriman kotak berbasis bagian
Klien OEM juga dapat meminta penandaan laser berseri atau kode jejak batch.
Integrasi End-to-End dengan Rakitan Kontrol
Inti kawat dalam kami direkayasa agar sesuai dengan:
• Kabel dorong-tarik
• Kabel throttle/choke jarak jauh
• Rakitan kontrol peredam dan ventilasi
• Modul aktuator multi-kabel
Jika Anda mengintegrasikan inti kawat dalam ke dalam sistem bertekanan tinggi, frekuensi tinggi, kami juga dapat menyediakan selubung luar yang cocok, sambungan ujung, dan layanan terminasi di bawah lingkup kualitas IATF yang sama.

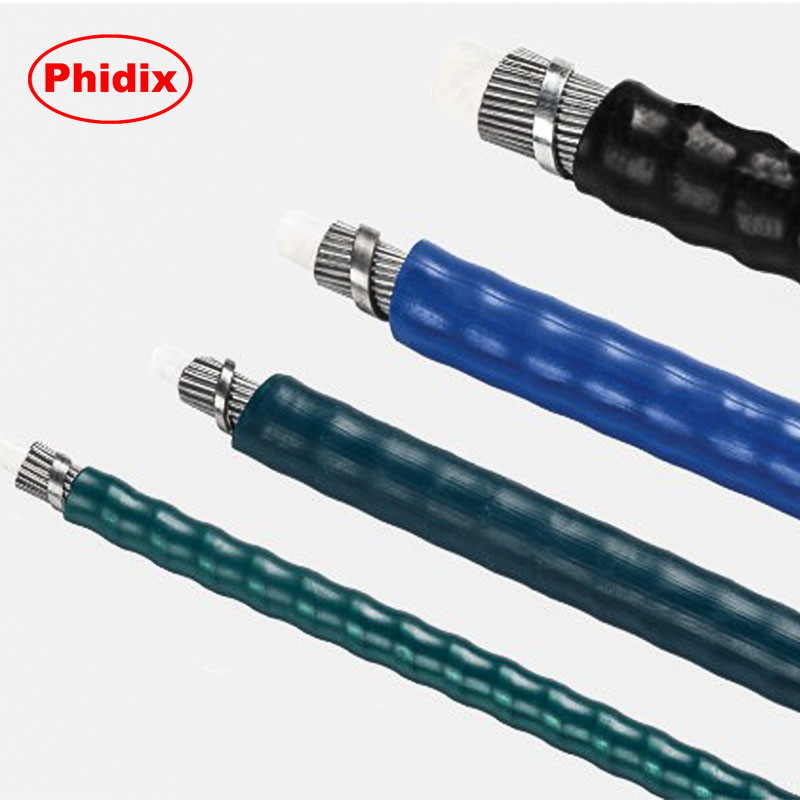

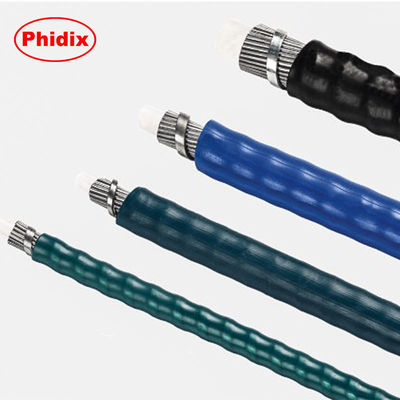

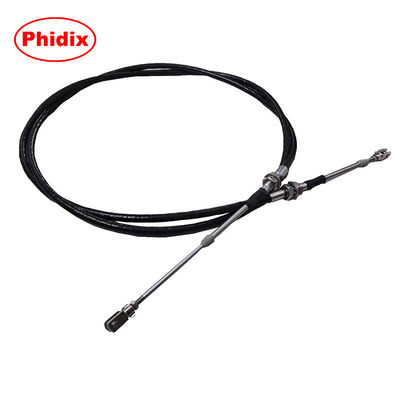

Contoh rakitan kabel dalam dan luar yang cocok diproduksi oleh Phidix
Validasi Ahli
Proses kami didasarkan pada pedoman yang diuraikan dalam:
• Panduan Desain Kontrol Gerak Cablecraft – untuk geometri penggulungan, stabilitas tarik
• Panduan Penahan Keselamatan CMA – untuk kontrol kelelahan dan manajemen perpanjangan permanen
Ini memastikan sistem kontrol Anda tidak hanya akan berfungsi—tetapi juga tahan lama.
Halaman Teknis Terkait
• Panduan Pemilihan Inti Kawat Dalam
• Mode Kegagalan & Desain Preventif
Dapatkan Dukungan Teknik
Butuh solusi inti khusus build-to-print? Bagikan gambar atau spesifikasi Anda dan tim teknik kami akan memberikan umpan balik kelayakan, sampel, dan rekomendasi DFM lengkap dalam waktu 48 jam.
