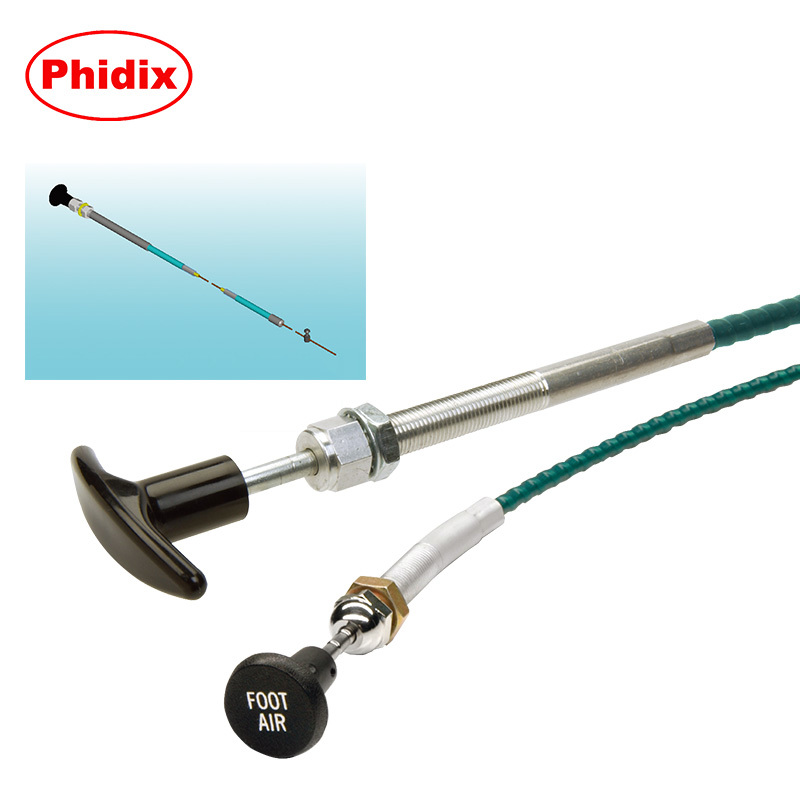

Panduan Konfigurasi Produk: Menyesuaikan Kepala Kontrol Dorong-Tarik Non-Pengunci Anda
Memilih kepala kontrol yang tepat bukan hanya tentang ukuran kabel atau pemasangan—tetapi juga tentang mendapatkan kenop, ujung keluaran, ulir, dan langkah yang tepat agar sesuai dengan antarmuka peralatan Anda.
Di Phidix, kami memahami bahwa satu konfigurasi jarang cocok untuk semua. Itulah sebabnya seri kepala kontrol non-pengunci kami sepenuhnya modular, menawarkan banyak jalur kustomisasi sehingga OEM, integrator, dan tim pemeliharaan dapat dengan cepat menemukan pengaturan yang dipasang dengan bersih dan beroperasi dengan percaya diri.
Pilihan Kenop & Pegangan
| Gaya |
Deskripsi |
Penggunaan Umum |
| T-Handle (Polos) |
Kompak dan mudah digenggam |
Operasi stop/choke umum |
| T-Handle dengan Penandaan |
Versi berlabel seperti "STOP", "CHOKE" |
Untuk kontrol kritis keselamatan |
| Kenop Bulat |
Kenop estetika profil rendah |
Jarak panel yang sempit |
| Genggaman Bergaris/Berkontur |
Genggaman yang ditingkatkan untuk tangan berminyak/bersarung tangan |
Lingkungan industri |
Kenop tersedia dalam plastik atau logam dan dapat diberi kode warna atau diukir sesuai permintaan.
Konfigurasi Ujung Keluaran
| Tipe |
Deskripsi |
Kesesuaian Aplikasi |
| Kepala Putar Berulir |
Menawarkan panjang dan penyelarasan yang dapat disesuaikan |
Untuk jalur yang sempit atau bersudut |
| Kepala Putar Beralur |
Dirancang untuk pemasangan klip/jangkar |
Umum dalam pengaturan stop mesin |
| Kepala Tetap |
Terminasi paling sederhana |
Sistem perjalanan pendek atau arah tetap |
Setiap jenis keluaran dapat dicocokkan dengan ukuran kabel yang berbeda dan antarmuka batang berulir.

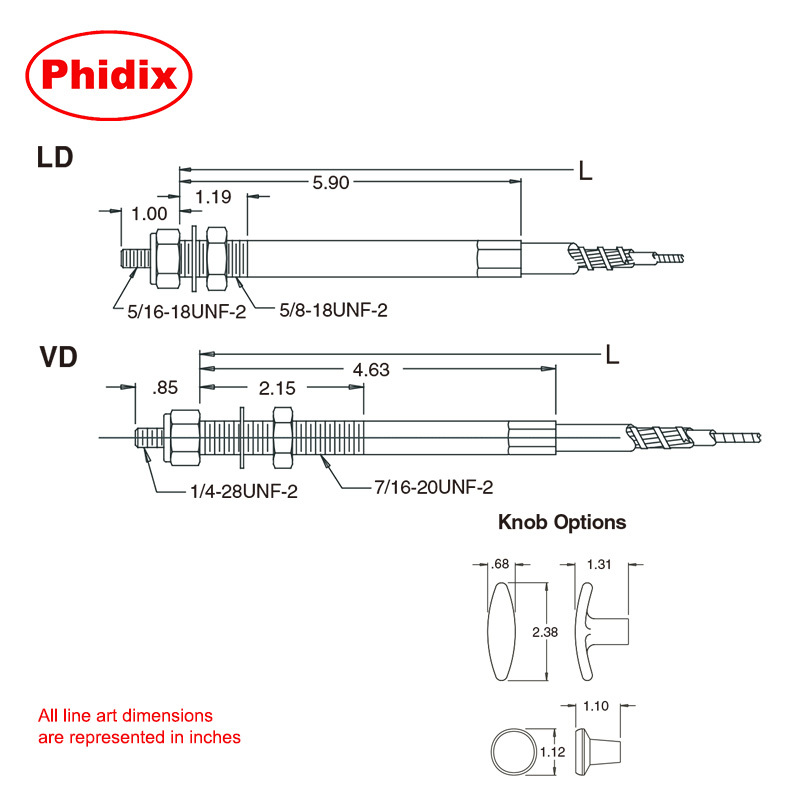

Ulir Pemasangan Panel (Badan Kepala Kontrol)
Kepala kontrol Phidix tersedia dengan:
• 3/8"-24 UNF (ulir tugas ringan standar)
• 7/16"-20 UNF (untuk kepala yang sedikit lebih besar)
• 5/8"-18 UNF (untuk panel berkekuatan lebih tinggi atau panel kasar)
Kami juga dapat menyediakan bushing atau penahan khusus untuk panel berukuran besar atau pemasangan yang tidak teratur.
Kompatibilitas Ukuran Kabel
| Ukuran Kabel |
Penggunaan yang Dimaksudkan |
| VLD (Tugas Sangat Ringan) |
Enklosur kecil atau perjalanan pendek |
| LD (Tugas Ringan) |
Aplikasi panel umum |
Jenis kabel yang didukung termasuk EXT, UTL, dan Bristow, tergantung pada gesekan dorong-tarik dan perutean tekukan yang diinginkan.
Kustomisasi Langkah & Perjalanan
Pilihan langkah standar berkisar dari 1 hingga 3 inci, tetapi dapat disesuaikan dengan:
• Persyaratan katup atau choke
• Batasan jarak dasbor
• Pertimbangan ergonomis untuk rentang tarikan operator
Perlu langkah non-standar? Kami akan mengkonfigurasi kepala, batang, dan rumah untuk dicocokkan.
Tip Aplikasi: Memilih Kombinasi yang Tepat
Contoh pengaturan:
• Kabel stop mesin – T-handle bertanda + kepala putar beralur + batang baja tahan karat + perjalanan 3”
• Choke panel jarak jauh – Kenop bulat + kepala berulir + perjalanan 2” + kabel VLD
• Kotak kontrol ringkas – Kenop profil rendah + kepala tetap + perjalanan 1”
Perlu Spesifikasi Visual atau Matriks Kustom?

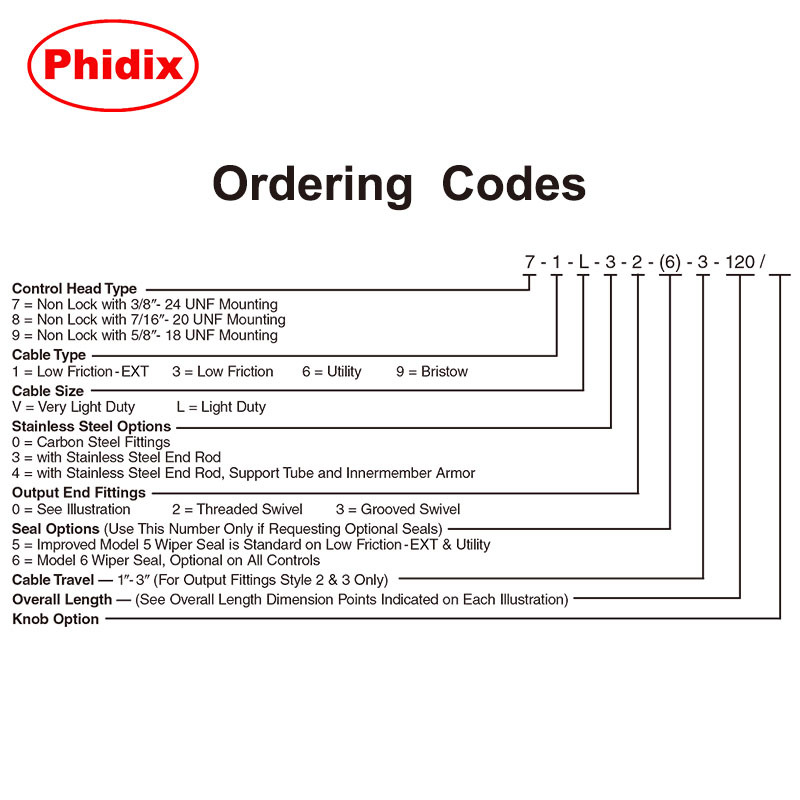

Kami menawarkan paket gambar dan pembuat kode pemesanan untuk tim teknik yang perlu mencocokkan batasan amplop tertentu atau penggantian warisan.
Pelajari lebih lanjut tentang produk dasar di sini: Ikhtisar Kepala Kontrol Non-Pengunci
Atau Hubungi kami dengan spesifikasi kenop, kabel, ujung, dan dudukan yang Anda inginkan—kami akan mengurus sisanya.
